BESCHREIBUNG

Grundlegende Informationen.

Modell Nr.	PFE1000FA-28/T
Verbindungsmodus	Serienschaltnetzteil
Startmodus	Selbsterregtes Schaltnetzteil
Spannungsregelungsmodus	Frequenzmodulationstyp
Stromversorgungssystem	Stromverteilungsgeräte der Stufe 1
Energieübertragung	Zweiwegeübertragung
Modulationssystem	Pfm
Zertifizierung	CE, RoHS, ISO, CCC, CB, FCC
Ausgangsleistung	1008W
Eingangsspannung	85–265 V
Marke	Pfe
Transportpaket	1/Karton
Spezifikation	KASTEN
HS-Code	8504409999
Produktionskapazität	50000

Produktbeschreibung

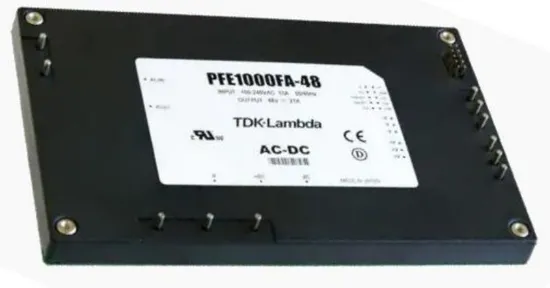

P/N: PFE1000FA-28/T Beschreibung: 300–1008 W AC/DC-Leistungsmodule Die hocheffizienten AC/DC-Leistungsmodule der PFE-Serie mit 300 W bis 1008 W sind für den Einsatz in Umgebungen vorgesehen, in denen Konvektions- oder Zwangskühlung nicht realisierbar ist. Diese für den Einsatz in Außengehäusen oder flüssigkeitsgekühlten Anwendungen geeigneten, auf Leiterplatten montierten Leistungsmodule akzeptieren einen weiten AC-Eingangsbereich und liefern einen einstellbaren, geregelten Ausgang. Hohe Umgebungstemperaturen werden toleriert, da die konduktionsgekühlte Grundplatte Temperaturen von -40 bis 100 °C standhält. Die voll ausgestatteten Module PFE500F und PFE1000FA bieten eine Parallelschaltung für erhöhte Leistung, eine 12-V-Hilfsversorgung und Fern-Ein/Aus. Das halbgeregelte PFE700SA mit 48-V-Ausgang bietet eine sehr hohe Leistungsdichte und einen Wirkungsgrad von bis zu 92 %

Elektrische Eigenschaften

Pakettyp und -größe

Andere

Eingang	Einphasig
Eingangsspannungsbereich [AC]	85 bis 265 V AC
Eingangsspannungsbereich [DC]
Effizienz	89 % Typ.
Nennausgangsspannung [DC]	28 VDC
Ausgangsspannungsbereich [DC]	22,4 bis 33,6 VDC
Maximaler Ausgangsstrom	36A
Maximale Ausgangsleistung	1008W

Verpackung / Montage	Leiterplattenmontage
Industriestandardgröße
Breite (W)	100 mm Nom. (3,94 Zoll Nom.)
Höhe (H)	13,4 mm Nom. (0,53 Zoll Nom.)
Tiefe (D)	160 mm Nom. (6,30 Zoll Nom.)
Gewicht	420g Typ. (0.9lbs Typ.)

Betriebstemperaturbereich	-40 bis 100 °C
Kühlung	Leitung
Sicherheitsstandard (zertifiziert)	CSA60950-1 EN60950-1 UL60950-1 CSA62368-1 EN62368-1 UL62368-1
Sicherheitsstandard (konform)
Hinweise	Auf dieser Seite sind nur repräsentative Merkmale dargestellt. Detaillierte Spezifikationen und Bedingungen finden Sie in den technischen Daten.
