Produkte

BESCHREIBUNG

• Überblick
• Produktbeschreibung

Überblick

Grundlegende Informationen.

Modell Nr.	RPMSP1691
Seitenverhältnis	6:7
Besonderheit	Touch-Display, LED-Hintergrundbeleuchtung
Optimale Auflösung	240*280
Typ	TFT
Breitbild	Kein Breitbild
Ansprechzeit	16 ms
3D	Nicht 3D
Schnittstellentyp	4-Draht-SPI-Schnittstelle
Betriebstemperatur	-20 ~ +70
IC	St7789
Berühren	Optional
Größe	1,69 Zoll
Transportpaket	200 Stück/Karton
Spezifikation	A
Warenzeichen	Schnitter
Herkunft	China
Produktionskapazität	500.000 Stück pro Monat

Verpackung & Lieferung

Paketgröße 25,00 cm * 15,00 cm * 10,00 cm Bruttogewicht des Pakets 0,500 kg

Produktbeschreibung

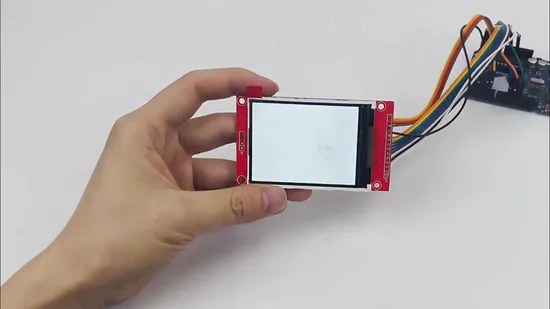

Kleines IPS-LCD-Display 1,69 Zoll 240*280 ST7789 Spi Serial Port TFT-LCD-Modul

• 1,69-Zoll-Farbbildschirm, unterstützt 65K-Farbdisplay, zeigt satte Farben
• 240 x 280 Auflösung, klare Anzeige
• IPS-Vollbild-Panel, superweiter Sichtbereich
• Mit dem 4-zeiligen SPI-Seriellenbus sind nur wenige IOs nötig, um das Display zu beleuchten
• Bereitstellung eines umfangreichen STM32-, C51- und MSP430-Beispielprogramms
• Militärische Prozessstandards, langfristig stabile Arbeit
• Bereitstellung von technischem Support für den zugrunde liegenden Treiber

Produktparameter

Schnittstellendefinition

Häufige Anwendungen

Vorteile

Hohe Anzeigequalität

TFT-LCD-Displays bieten den Vorteil einer deutlich besseren Farbwiedergabe als andere Bildschirmtypen. Das Bild ist in der Regel sehr hell, farbsättigt und in reinem Weiß und Schwarz sehr rein. TFT ist einer der beliebtesten Bildschirme.

TFT mit vollem Betrachtungswinkelbereich

Bei gleicher Bildschirmgröße ist der Betrachtungswinkel eines TFT-LCD-Bildschirms größer. Der Betrachtungswinkel eines TFT-LCD-Bildschirms entspricht seiner Diagonale. Die IPS-Serie des TFT-LCD-Bildschirms erreicht einen vollen Betrachtungswinkel von 178 Grad. Das bedeutet, dass der Effekt unabhängig vom Betrachtungswinkel des Benutzers sehr gut ist.

Breites Anwendungsspektrum von TFT-LCD-Displays

Die Anwendung von TFT-LCD-Displays ist sehr breit gefächert. TFTs werden häufig als LCD-Geräte in Computern und Notebooks verwendet und kommen auch in Industriegeräten, Transportgeräten, medizinischen Behandlungsgeräten, Smart Homes, Strom, AR/VR und anderen zum Einsatz.

Die TFT-LCD-Displaygröße ist vollständig, die Schnittstellentypen zahlreich und die Entwicklung einfach. Dies ist ein wichtiger Grund, warum das Terminal den TFT-LCD-Bildschirm wählt.

Breiter Einsatzbereich der Anwendungstemperatur

Viele TFT-LCD-Displays sind sowohl bei niedrigen als auch bei hohen Temperaturen einsetzbar. Die übliche Betriebstemperatur liegt zwischen -20 und 60 Grad, einige TFT-LCD-Displays hingegen können bei -20 bis 70 Grad betrieben werden und die Lagertemperatur kann zwischen -30 und 85 Grad liegen. Das bedeutet, dass diese LCD-Displays in den meisten Ländern der Welt und sogar im Freien eingesetzt werden können.

Gute Farbleistung

Im Vergleich zu herkömmlichen LCD-Bildschirmen ist es mit TFT-LCD-Displays mit hoher Auflösung möglich, auch auf kleinen Bildschirmen eine hohe Auflösung zu erzielen. Aus diesem Grund bietet der Bildschirm eine bessere Farbwiedergabe und ein gutes Bild.

Geringer Stromverbrauch

Herkömmliche Displays bestehen aus zahlreichen Schaltkreisen, die viel Strom verbrauchen. Mit zunehmender Größe steigt auch der Stromverbrauch der internen Schaltkreise. Im Gegensatz dazu wird der Stromverbrauch von TFT-LCD-Displays hauptsächlich von den internen Elektroden und dem Treiber-IC verbraucht, sodass der Stromverbrauch deutlich geringer ist als bei herkömmlichen Displays.

Reaper-Standard-TFT-LCD-Anzeigemodule sind in verschiedenen Größen von 1,77" bis 10,4' TFT LCD erhältlich, beispielsweise als 2,4" TFT-Anzeige, 2,8", 3,5" TFT-Anzeige, 4,3" TFT-Anzeige, 5-Zoll-Anzeige, 7" LCD-Anzeige. Diese TFT-LCD-Module umfassen Optionen für TFT-Panel, TFT-LCM mit Controller-Platine, Industriestandard-Mono-TFT-LCM, TFT-Farbanzeige und einen weiten Betriebstemperaturbereich von -20 °C bis +70 °C oder -30 °C bis +80 °C. Reaper-TFT-Anzeigen sind in verschiedenen Grafikanzeigeauflösungen erhältlich, darunter QVGA (320 x 240), WQVGA (480 x 272), VGA (640 x 480), WVGA (800 x 480), 640 x 320, 1024 x 600, XGA (1024 x 768) und WXGA (1280 x 800). Viele Reaper TFT-Anzeigemodule verfügen über mehr als eine Schnittstelle, darunter MCU, RGB, TTL und LVDS sowie zwei Touchpanels, optional in resistiver und kapazitiver Technologie.


Service
Verwandte Typen und kundenspezifische Dienste TFT-LCM-Modul Standard und Sonderanfertigung von 0,95" TFT bis 27,0" TFT Resistive Touchpanels und kapazitive Touchpanels Standard und Sonderanfertigungen Resistive, kapazitive Touchpanels und IR-Touchscreens von 1,44" bis 65,0" TFT-Modul mit kapazitiver Touch-Baugruppe Standard und Sonderanfertigungen Kapazitives Touch-CTP+TFT-Modul von 1,44" bis 19,0" TFT-Controller-Board Standard und Sonderanfertigungen TFT-Treiberboard von 2,4" bis 13,3" Raspberry Pi 4B und TFT-Display-Kits Entwicklung PCBA-Board mit eingebettetem System, unterstützte Betriebssysteme Android, Linux, Windows Welche Dienste können wir anbieten? Passen Sie resistive und kapazitive Touchpanels Ihren Anforderungen an Passen Sie AG, AR, AF, AS, Abdecklinse an Fügen Sie NTSC, PAL, VGA, HDMI-Konvertierungsboard und T-Con-Board hinzu Passen Sie die Leuchtdichte der LED-Hintergrundbeleuchtung für bestimmte Modelle an

Verpackung & Versand & Lieferung

Verpackungsdetails:

Alle Produkte werden ordnungsgemäß verpackt, um ihre Sicherheit zu gewährleisten.

Für kleine Produktgrößen verwenden wir Tray + Karton,

Für größere Größen verwenden wir Schaumstoffschlitze + Karton.

Wir entwerfen auch Pakete nach Kundenwunsch

Versanddetails: Bei Bestellungen kleiner Mengen versenden wir sicher und schnell per UPS Air-Express oder DHL/FEDEX/TNT/EMS Express.

Bei Großbestellungen versenden wir per Frachtagent des Käufers in China.

Wir können auch per Luft- oder Seetransport durch unseren Frachtagenten versenden.

Lieferdetails:

Fertiges Muster: innerhalb 1 Woche

Benutzerdefiniertes Muster: 1 bis 2 Wochen

Massenproduktion: 3-4 Wochen

Qualitätspolitik:

Alle Materialien, die wir für die Ausführung von Bestellungen kaufen, sind hochwertig und RoHS-konform. Die Qualitätskontrolle erfolgt über das Managementsystem ISO 9001:2008.

Fortschrittliche Prüfinstrumente und -ausrüstung, um eine 100%ige Prüfung jedes einzelnen Stücks vor dem Versand sicherzustellen

Häufig gestellte Fragen:

F: Wie kann ich einige Proben erhalten?

A: Wir stellen keines kostenlos zur Verfügung, aber wir können eine Rückerstattung oder einen Rabatt gewähren, wenn Sie eine Massenproduktionsbestellung aufgeben.

F: Was ist die Mindestbestellmenge?

A: Das hängt von den verschiedenen Produkten ab. Bitte bleiben Sie mit dem Vertrieb in Kontakt, um die Mindestbestellmenge zu bestätigen.

F: Wie kontrollieren Sie die Qualität?

A: Alle Materialien, die wir für die Ausführung von Bestellungen kaufen, sind von hoher Qualität und RoHS-konform. Die Qualitätskontrolle erfolgt über das Managementsystem ISO 9001:2008 und ISO 14001:2004.

Fortschrittliche Prüfinstrumente und -ausrüstungen, um eine 100%ige Prüfung jedes einzelnen Stücks vor dem Versand zu gewährleisten. 0*480 CapacitouScreenCDsplay

F: Gibt es für Ihr Produkt eine Garantie?

A: Ja, wir bieten 12 Monate Garantie auf unsere Produkte.

F: Wie ist Ihre Zahlungsmethode?

A: Zahlung: T/T, Paypal, Western Union usw.

Bei Mustern: Zahlung per Vorkasse.

Bei Massenproduktion: 30 % Anzahlung und 70 % Restbetrag vor dem Versand.

F: Bieten Sie kundenspezifische Lösungen an?

A: Ja, wir können kundenspezifische Lösungen anbieten, wenn Standardprodukte die Anforderungen des Käufers nicht erfüllen können.

Produktbeschreibung

Name	Parameter
Anzeigefarbe	RGB 65K Farbe
Artikelnummer	MSP1691
Bildschirmgröße	1,69 (Zoll)
Typ	IPS
Treiber-IC	ST7789
Auflösung	240*280 (Pixel)
Modulschnittstelle	4-zeilige SPI-Schnittstelle
Aktiver Bereich (AA-Bereich)	27,972 x 32,634 (mm)
Touchscreen-Typ	habe keinen Touchscreen
Touchscreen-Typ	habe keinen Touch-IC
Modul-PCB-Größe	31,00 x 48,00 (mm)
Blickwinkel	alle Winkel
Betriebstemperatur	-10ºC bis 60ºC
Lagertemperatur	-20ºC bis 70ºC
VCC-Stromspannung	3,3 V
Energieaufnahme	Wird noch bekannt gegeben
Ungefähres Gewicht (Paketinhalt)	11 g

Nummer	Pin-Beschriftung	Beschreibung
1	GND	LCD-Stromerdung
2	VCC	Die LCD-Stromversorgung ist positiv (3,3 V).
3	SCL	LCD-SPI-Bus-Taktsignal
4	SDA	LCD-SPI-Bus-Schreibdatensignal
5	RES	LCD-Reset-Steuersignal (Low-Level-Reset)
6	Gleichstrom	LCD-Register/Datenauswahl-Steuersignal (Niedriger Pegel: Register, hoher Pegel: Daten)
7	CS	LCD-Chip-Auswahl-Steuersignal (Low-Level-Aktivierung)
8	Schwarz	LCD-Hintergrundbeleuchtungs-Steuersignal (hohe Beleuchtungsstärke, wenn Sie keine Steuerung benötigen, schließen Sie bitte 3,3 V an)

Telekommunikationsgeräte	Telefon, Gegensprechanlage, Uhr, Tablet-PC, Radio usw.
Verbraucherprodukte	Kamera, DVD-Player, Spielzeug, Handy, Spielkonsole usw.
Technische Ausstattung	Aufzugssteuerung, Industriemaschine usw.
Büroautomation	Drucker, Scanner, Anwesenheitsgerät, Faxgerät usw.
Haushaltsgeräte	Klimaanlagenanzeige, Kühlschrank, Elektroherd, Video-Türklingel usw.
Automobil	GPS, Videoplayer, Tachometer, Audioübertragung usw.
IT-Produkte	Kamera, Handheld-Digitalvideo, Projektor, Medienwiedergabe, Tablet-PC usw.
Medizinische Geräte	Ultraschallgerät, therapeutische Geräte, Blutdruckmessgerät usw.
